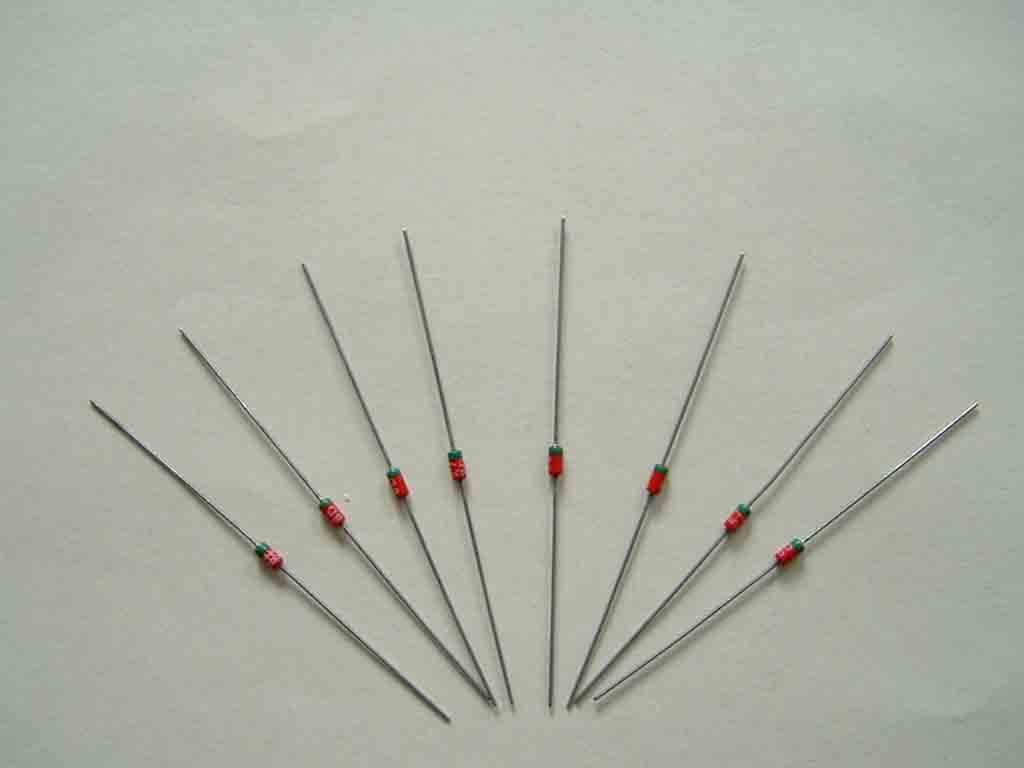

整流二極管可分為4類：通用整流用、通用開關用、肖特基勢壘二極管、快速恢復二極管4種類型。通用型一般用于整流，主要目的是將交流整流為直流。橋式二極管是整流用的二極管組合。另外，用于無意中電源或電池反接時，保護用于防止過電流流過。

現在MOS管廠家為大家?guī)?lái)整流二極管的尖峰抑制的10種方法！

前沿尖峰的一些抑制方法

1、選用軟恢復特性的肖特基二極管，或采用在整流管前串聯電感的方法比較有效，或在開關管整流管的磁珠。磁芯材料選用對高頻振蕩呈高阻抗衰減特性的鐵氧體材料，等。

2、在二次側接入RC吸收回路可進一步減小前沿尖峰的幅值，降低二極管恢復過程中的振蕩頻率。

3、多個整流二極管并聯；適當增大整流二極管的電流容量，可相對減小反向恢復時的關斷時間，限制反向短路電流的數值，可抑制電流尖峰和降低導通損耗。

4、盡量使元件布局走線合理 ，減小大電流回路的面積，對EMI的抑制也比較有效。

后沿尖峰的抑制方法

5、選用開關速度快的整流二極管

6、選用高導磁率的磁芯，變壓器設計時激磁電流盡可能小

7、選用高磁通密度的材料，確保在惡劣環境下變壓器不會飽和。可取B值為飽和值的一半或1/3

8、選用閉合磁路的罐形或PQ磁芯減小漏磁。

9、高頻變壓器繞制盡量減小漏感。采用夾心繞法或三文治繞法。繞線盡量均勻分布在骨架上。選用漆包線時要考慮到趨膚效應。

10、在開關管的D-S之間并聯RC吸收回路
